ラチェットトップのミッションを組み付けるぞ

こんばんわ ではなく こんばんは
昨日アップしようとしたら、指が勝手に動いて、せっかく終盤まで書いたブログが消えてしまいました。
こういったパソコントラブルにはめっぽう弱いことが最近判明しております。
カルシウムが足りなく、パソコンを破壊しようと思いましたが、そんな気持ちをこらえ、今月の目標の毎日ブログを書くことに成功しましった。




申し遅れました。長野県は上田市18号バイパスの抜け道にある「ガレージジラフ」です。
本日は朝方雨でしたが、いつの間にか、晴れてきました。
気温も若干高く、過ごしやすい一日でありました。
しかし、明日は寒いようです。。。体調管理気をつけてください。
さて、始めます。。。




76FLHロングフォークのミッショントップです。
通称「ラチェットトップ」と言われております。
しばらく、部品待ちであり、ようやく組付であります。
の前に、事前準備です。。。





早速組付ですが・・・テキトーに組むのではなく、適当に組んでいきます。
矢印のとこの位置を合わせます。。。





んでもって、シフターカムを組み付けていきます。。。
ここもギアに愛マークがあります。。。
しっかり噛みこむよう組付です。。。
ひとつずれるだけで、シフトが入らなくなります。。。





アダプタープレートというヘンテコなプレートを組み付けていきます。。。
ここも調整式です。テキトーにネジ締めて組むだけではいけません。。。
1速・・・2速・・・3速・・・4速・・・乳虎瑠・・・と所定の位置があ～ります。





折れやすいバネを組付・・・。グリスを塗布して組み付けます。。。サビの防止にもなります。
組み付けるとき、ボヨヨ～ンと飛ばさないように・・・。




ポールキャリアというヘンテコなプレート・・・。

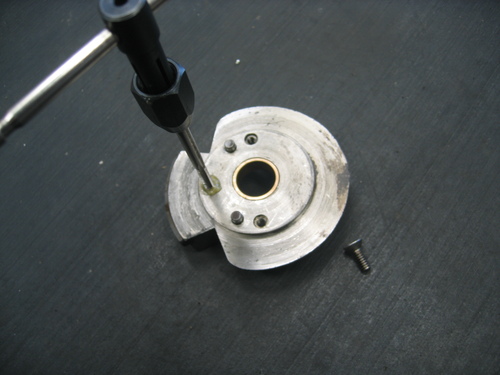

組み付ける前にネジ穴修正です。
ココはシフトを止めているネジ穴ですので、3つともスルスル回るように入らなきゃいけません。。。
ココのネジがない車両をたまに見かけます。。。

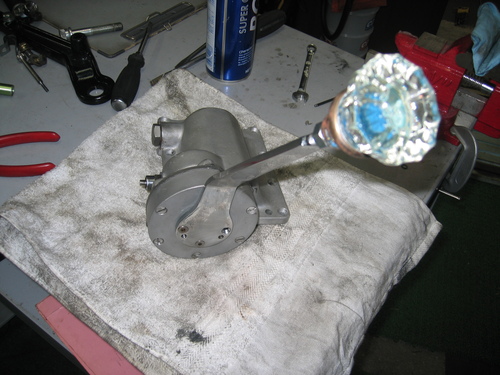

とりあえず、ハンドシフトを付けて、作動確認です。。。
ただカチャカチャ動かすだけでなく、しっかりガン見して確認です。。。






ニュートラルランプの確認です。。。
ランプがついていない車両も未来を考え、作動だけはさせときます。
テスターの“0000”は導通を表しております。。。つまり、ランプはつくってことです。






ギアを入れると、ニュートラルランプは消えます。。。つまり、導通は無しになります。
テスターの“O.L”はオールドレディでもなく、オナラルックでもなく、オーバーレンジです。
つまり、導通なしです。良好です。。。
この確認は最初にやるのがいいですね。。。
ここで、不具合起きましたら、結局また分解ですので・・・。




そして、いつも通り、シフターの確認・調整を行います。。。
いつも使っているジグはラッチェットトップ用とロータリートップ用があります。。。
特殊工具を揃えるのも大変です。。。無いからといって、テキトーにやるのは論外です。。。





蓋を締めて完成です。。。
ようやく形になりました。。。
トップはブラスと処理しており、綺麗になりました。
中身は使えないものを交換しております。。。
シフトの入りも良好でございます。。。
お待たせして申し訳ございませんが、しっかり組み付けしていきます。。。
ちゃっちゃと組んでいるように思いますが、なにげに考えながら組み付けると、時が経つのは早いものです。。。無い頭を絞って日々頑張っております。。。





今日は消えずに済みました。
と、いうことで明日の天気は晴れ・・・。
亜でぅ～


★★★★★★★★★★★★★★★★★★★★★★★★★★★★
