EVO FLSTS スタークラッチ交換 前編

本日も梅雨なのに、ピーカンでございました。
雨は当店にとっていいことあまりないので、イイ感じです。
特にココ、上田市は雨が少ないようで、イイとこに来たとつくづく思う今日このごろ。。。
皆様、月曜いかがおすごしでしったか?






申し遅れました。長野県上田市の00001「ガレージジラフ」と申します。
今日は、日中夕方チョイト社会科見学に・・・。
この節はありがとうございました。
また、お邪魔させていただきます。。。
御馳走様でした。













EVO FLSTS スタークラッチ交換 前編_a0257316_1957468.jpg

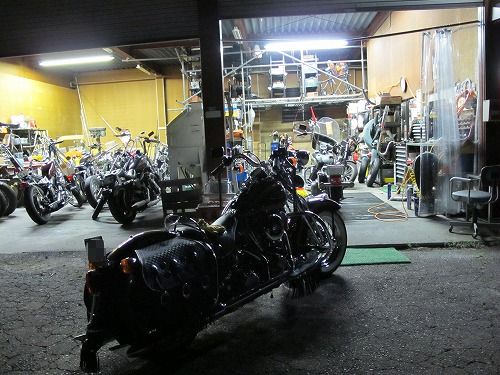

ハイ!!こちら、ツーリングなんとか完走・・・。
その足で、入庫されました。。。1998FLSTS ヘリテイジ・スプリンガー・・・。
エンジン止めると、二度と掛からない仕様になってしまいました。
セルを回すと「ウィーーーーン」です。
よくあるトラブルです。。。オーナー様もよく来てくれル方です。
いつも差し入れ、ありがとう御座います。












EVO FLSTS スタークラッチ交換 前編_a0257316_19575023.jpg
さっさと分解していきますが、細かく、紹介してみましょう・・・。
まずは、プライマリーオイルを抜いちゃいます。。。
その前に、バッテリーの端子は外しておきます。
この作業においては、下ろしてしまいます。
それにしても、綺麗な外装です。。。
プライマリーカバーのメッキの状態も宜しく・・・
鼻クソほじりながら、作業なんてできません。。。











EVO FLSTS スタークラッチ交換 前編_a0257316_19583147.jpg
カバーを外すとこんな感じになっております。
EVOも1998年以降はクラッチが変更になっております。
ちなみにプレッシャープレートを止めている6本のネジはミリだったりします。
ハーレーも全てがインチネジというわけではない年式です。
どうでもいい情報ですね。。。












EVO FLSTS スタークラッチ交換 前編_a0257316_195916100.jpg
純正ガスケットが綺麗に剥がれましたので、再利用します。。。
なんてことはしません。。。でも、少し嬉しいので、パシャリ・・・。
プライマリー周りも分解していきます。。。
分解時にただ外すだけでなく、現状況を把握しながら、分解するようにしています。
分解も大事なんです。。。












EVO FLSTS スタークラッチ交換 前編_a0257316_2001872.jpg
折角、ここまで外したので、ステーター周りもチェックします。
取り外すときに注意しないと、指を挟んでしまいます。
なんて、僕はしたことありませんが、痛そうです。。。
ここは、発電をしているところ。。。
後で、後悔しないための確認です。。。
ステップボードのヒラヒラがくすぐったい・・・。キッテマウゾ。











EVO FLSTS スタークラッチ交換 前編_a0257316_2005397.jpg
この部品、カマボコみたいなのは磁石になっております。
時々、くっついてしまっているのがありますが、異常です。。。
正常はこの状態・・・。
磁石がくっつくと、発電圧が下がります。。。
確認確認。。。
薄いワッシャーも意味があるので、無くさないようにしてください。。。











EVO FLSTS スタークラッチ交換 前編_a0257316_2014075.jpg
ゴロンと・・・。
目標物に到着です。。。
ここらへんも通常汚れておりますが、綺麗なもんです。。。
セルモーターはASSYで塗装されているので、ネジを締緩は細心の注意を払います。











EVO FLSTS スタークラッチ交換 前編_a0257316_2022267.jpg

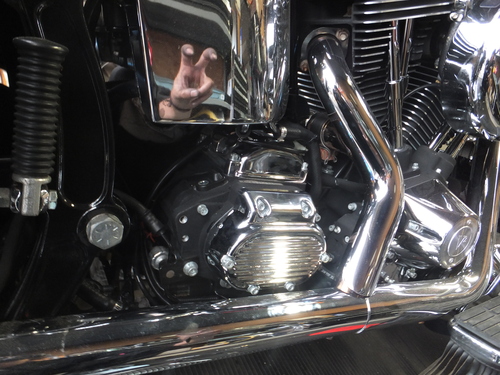

オーナー様が心配していた、オイルタンク外しの刑は免れました。
EVOソフテイルは若干コツがいりますが、オイルタンク外さなくても行けます。
ツインカムは外さないといけませんね。。。













EVO FLSTS スタークラッチ交換 前編_a0257316_20422188.jpg

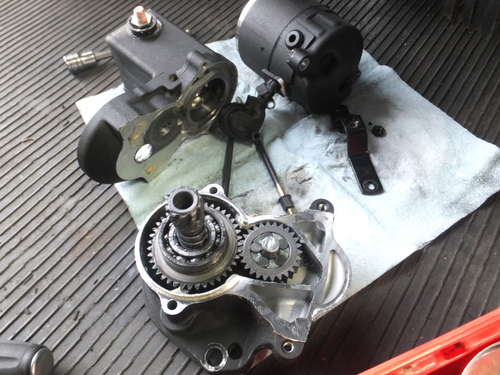

セルモーター分解中・・・。
なんか、組み方がおかしい・・・。
今回の症状の原因ではありませんが、マニュアルと違う組付になってます。
ハーレーなんて、こんなもんでしょう・・・。
分解した形跡もないので、多分、元からかな・・・。












EVO FLSTS スタークラッチ交換 前編_a0257316_20494738.jpg

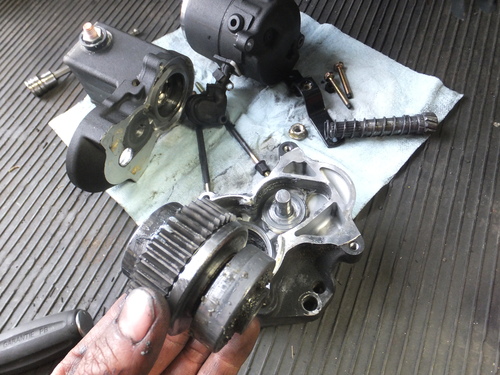

今回の症状の原因「スタータークラッチ」
ワンウェイクラッチと言って、一方にしか回転しないのですが、クルクルパーになってしまいました。
ハーレーのクランキングに耐えられなくなってしまいました。。。
しかし、手で回そうとしても回りません。。。















EVO FLSTS スタークラッチ交換 前編_a0257316_20532670.jpg
残念ながら、廃盤となってしまったこの部品・・・。
なぜ、こんなクソショップにある??
ありえない・・・。。。
去年、廃盤と聞いて、買い占めちゃいました。。。
しかも、当店在庫残りが、これで最後です。。。
まさに、ビンゴです。。。
オーナー様は運がいいいだか、悪いだか・・・。いや、イイのだと思います。
いいんです。
ラッキーパパでございます。。。











EVO FLSTS スタークラッチ交換 前編_a0257316_20573718.jpg
えっっっ!!!
「まりもっこり」・・・・・
やけに軽いと思ったら、梱包ミス・・・????
やっぱり、運は悪いようです。。。








・・・・・・・・・・・・・つづく。。。
