お車検預りからの点検作業でのトラブル発見・・・。
2003年式FLTRです。
ツインカム88ももう10年前の車両になってきました。
そんなトラブル紹介からのカスタムでございます。












ツインカム カムギア化 ギアドライブ化 シュー破損_a0257316_6353214.jpg
ツインカム88の肝となる部分・・・。カムチェーン・テンショナー破損です。
ちなみにこの車両の走行距離は約75000km・・・。
高速巡航が多い車両のようで、この程度で済みました。
通常この部分は30000キロくらいからトラブルが多いです。














ツインカム カムギア化 ギアドライブ化 シュー破損_a0257316_6382499.jpg

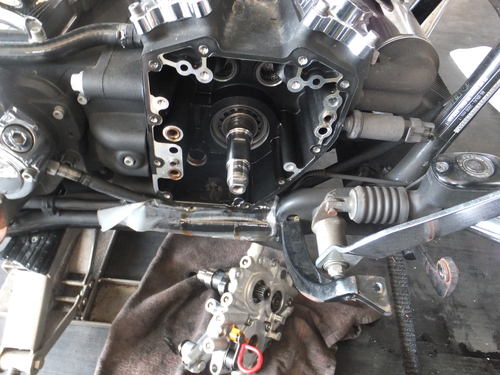

ということで、分解していきます。
いきなり外れてしまっておりますが、様々な特殊工具が必要です。
フィジカルが求められます。。。














ツインカム カムギア化 ギアドライブ化 シュー破損_a0257316_6391020.jpg
全体像はこんな感じ、シリンダー・ヘッドは残したまま作業致します。
ロッカーベースは漏れもあるため、外しました。














ツインカム カムギア化 ギアドライブ化 シュー破損_a0257316_6395753.jpg
奥のテンショナーもご覧のとおり・・・。
ギリギリアウトです。
シューが粉々になると、最悪、エンジン全部分解・オイルライン洗浄・オイルポンプは交換必須なんてなります。












ツインカム カムギア化 ギアドライブ化 シュー破損_a0257316_6401734.jpg
クランクの振れのチェックは必須です。。。
規定値内にあるか・ないかで今後の作業が変わってきます。
この車両は優秀・・・大丈夫でした。















ツインカム カムギア化 ギアドライブ化 シュー破損_a0257316_6412959.jpg
カムの奥・クランクケースに入っておるベアリング・・・。
ショベル・エボでも純正採用されてもいますが、頼りないベアリング
左・・・純正INA
右・・・トリントン
ニードルの本数が違います。たかがこれだけですが、耐久性が違います。
ちなみにツインカムとショベル・エボのこのベアリングに互換性はありません。














ツインカム カムギア化 ギアドライブ化 シュー破損_a0257316_6421426.jpg
本数多い方を圧入していきます。
特殊工具で確実に・・・。
入れるより外す方がドキドキします。
作業をしっかり行うには、特殊工具が必要であります。
ハーレーはこの手の特殊な工具が多いです。。。
棚も特殊工具で満載です。。。












ツインカム カムギア化 ギアドライブ化 シュー破損_a0257316_6431797.jpg
挿入・・・圧入完了・・・。
このまま組み付けるのではなく、少量のオイルを塗布して組み付けていきます。












ツインカム カムギア化 ギアドライブ化 シュー破損_a0257316_644921.jpg
ぶっ壊れるチェーンテンショナーの原因をなくすべく、ギア化に致します。
このカムギア化にはカム交換が必須です。
純正カムにギアは付きません。。。
今回はS&S510
カムは様々な種類がございます。オーナー様と相談で決めております。もちろん丸投げもOKです。













ツインカム カムギア化 ギアドライブ化 シュー破損_a0257316_6451774.jpg
カムギア組む前に純正カム周りを外します。
ちなみに画像はありませんが、外すのにも特殊工具が必要です。
外したカムの状態を観察すると、ツインカムエンジンの良さがわかります。













ツインカム カムギア化 ギアドライブ化 シュー破損_a0257316_64676.jpg
カムサポートプレートにボールベアリングをあ圧入・・・。
このベアリングも交換です。













ツインカム カムギア化 ギアドライブ化 シュー破損_a0257316_6471544.jpg
カムギアをサポートプレートに圧入・・・
タイミングありますので、合わせます。
分かりやすいようにマジックでマーキングしておりくわかり易いです。













ツインカム カムギア化 ギアドライブ化 シュー破損_a0257316_648277.jpg
オイルシールはすべて交換し、ケースの干渉も確認し、組み付けていきます。
カムによっては、ケースの加工が必要になります。
オイルポンプの芯出しも忘れずに・・・。
この状態で、カムをギア化にしましたので、スルスル回ります。













ツインカム カムギア化 ギアドライブ化 シュー破損_a0257316_651371.jpg
んでもって、手前側のギアを組付・・・バックラッシュ測定・調整。
大事です。
バックラッシュとはギアのクリアランスですね。
ゼロではイケマセン。。。













ツインカム カムギア化 ギアドライブ化 シュー破損_a0257316_6515332.jpg

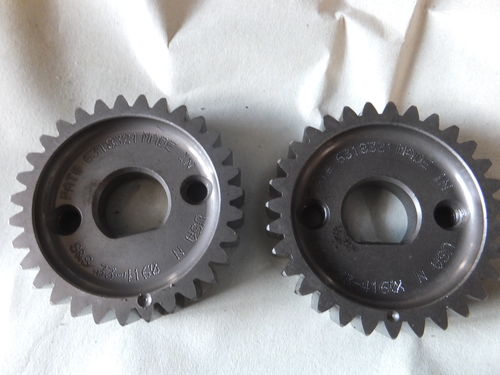

調整はクランク・ピニオンギアで行います。
このギア、様々な大きさがあります。
大概付属のギアは使えないかな・・・。
ギアを入れ替えながら、測定・調整しております。











ツインカム カムギア化 ギアドライブ化 シュー破損_a0257316_6523322.jpg
バックラッシュが決まりましたら、タイミングをあわせて、組み付けていきます。
この段階でも色々やることがありますね。。。
意外と、地味で時間が取られますが、一つ一つ確実に作業してまいります。。。












ツインカム カムギア化 ギアドライブ化 シュー破損_a0257316_653358.jpg
その他、外した部品も洗浄・点検しながらです。。。
二度手間を避けるために点検はココでも大事です。





真面目なブログになってしまいました。
朝はあまり頭が冴えません。。。
面白いこともスルーしながら書いております。
ちなみに朝のラジオもつまらない・・・。
このブログもつまらない・・・。
本日もご来店お待ちしております。ギャラリーも歓迎です。
しかし、重なった場合は放置プレイとなります。ヨロ。。。
