01年 XL883スポーツスター オイルタンク交換チェーン化 加工

本日、日曜・・・。
もうすぐ冬なのに、貴重な日曜なのに・・・。
予報は雨・・・。
雨でございます。
二度いう意味は強調を示します。












前回の掲載から時間が開いてしまい、申し訳ございません。
2001年XL883 スポーツスター フルカスタム編でございます。
チラホラ、ご質問のお問い合わせもあり、好評な車輌です。
出来る限りレポートしていきます。宜しくお願いします。
します。


















01年 XL883スポーツスター オイルタンク交換チェーン化 加工_a0257316_00000878.jpg
ほぼ、ストックの状態から、いろいろやらせていただきました。
スポーツスターでは珍しく、オイルタンクまで、手を加えております。
あれも変えると、これもこれもと、副作用的な、作業が出てきます。
でてきます。
















01年 XL883スポーツスター オイルタンク交換チェーン化 加工_a0257316_22060345.jpg

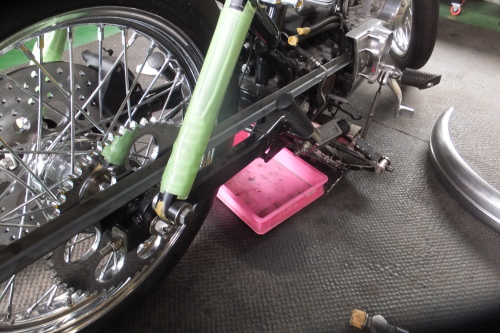

ベルトからチェーンへ・・・。
チェーンラインをアナログですが、出します。
角棒が曲がってたら伊美アリマセンよ。
YO。

















01年 XL883スポーツスター オイルタンク交換チェーン化 加工_a0257316_22035808.jpg
チェーンラインの出し方は色々ありますが、
Rスプロケットとホイールフランジの間にスペーサーをいれます。
この作業も付けたり、外したり、したかな。
NA
















01年 XL883スポーツスター オイルタンク交換チェーン化 加工_a0257316_21593729.jpg

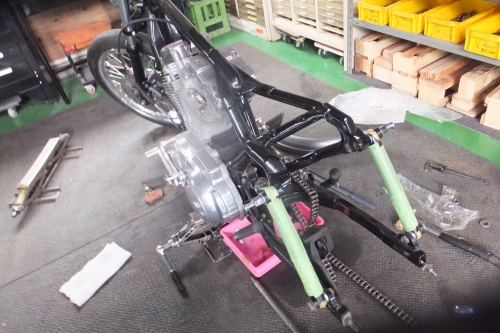

ん~っと、なんでこの画像をのっけたのか・・・・。
チェーンをぐるっと巻きました。
だっけかな・・・。
ちなみにフェンダーストラットは綺麗にカットしております。
なんもないシンプル。
RU
















01年 XL883スポーツスター オイルタンク交換チェーン化 加工_a0257316_22082987.jpg
チェーンを張ります。
ここで、ある程度、リアホイールの位置関係が出ます。
リア周りの作製準備です。
後で、チェーン張りますと、
アラっ!?
なんてことにもなります。
なります。




















01年 XL883スポーツスター オイルタンク交換チェーン化 加工_a0257316_22131112.jpg
なんだこれ??
地味~なステーでございます。
隣のラジペンはかれこれ10年以上一緒です。
顎が開いとります。
あまり使えません。
せん。















01年 XL883スポーツスター オイルタンク交換チェーン化 加工_a0257316_22152073.jpg
なんのステー??
ライトの下にあるステー。ヘッドライトステーです。
㎜単位で、こだわって作製致しました。
わからん??
だしょ!!
ょ。















01年 XL883スポーツスター オイルタンク交換チェーン化 加工_a0257316_22173190.jpg
ライザーは幅狭。
これFORK製!!
質感と、デザイン、幅狭がイイですね。
NE.

















01年 XL883スポーツスター オイルタンク交換チェーン化 加工_a0257316_22341653.jpg
ブレてしまってます。
ハンドコントロール周りはグリメカマスター&アーリーレバー
スイッチ類はハンドルには、付けません。
千。














01年 XL883スポーツスター オイルタンク交換チェーン化 加工_a0257316_22222156.jpg
オイルタンク!!
マウントカラーを作製し、くっつけました。のずです。
バレルオイルタンクQQ
QQ.


















01年 XL883スポーツスター オイルタンク交換チェーン化 加工_a0257316_22252952.jpg

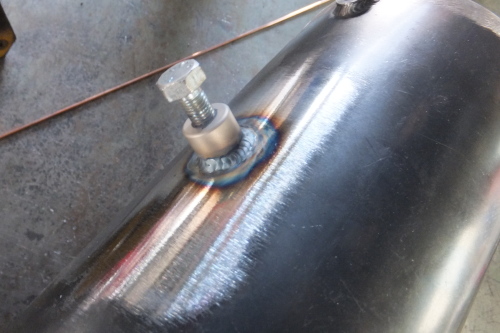

下部のマウントも旋盤で削り出し、作製。
植えるでぃんぐです。
溶接です。
SU>
















01年 XL883スポーツスター オイルタンク交換チェーン化 加工_a0257316_22395621.jpg

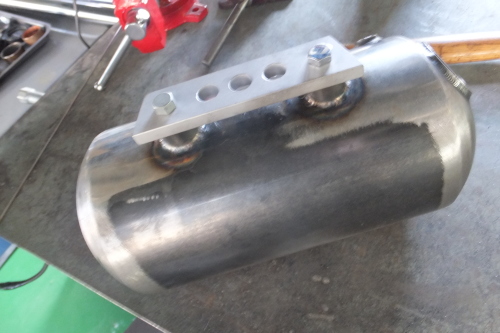

バレルオイルタンクのマウントブラケット作製
フレームに付けるブラケットなので、
しっかり強度も考え、折れないように作製。
姓。

















01年 XL883スポーツスター オイルタンク交換チェーン化 加工_a0257316_22425069.jpg
溶接準備中・・・。
実は、イッチョ前に水冷式でございます。
長時間の作業もどんとこいです。
いです。
















01年 XL883スポーツスター オイルタンク交換チェーン化 加工_a0257316_00080400.jpg
仮付け、点付けです。
一気に、溶接すると、歪が大きくなるので、ちょんちょんと、仮付け
TIG溶接は、熱との戦いです。
熱いって、意味では無くです。
DESU。















01年 XL883スポーツスター オイルタンク交換チェーン化 加工_a0257316_22451481.jpg
もうあなたなしでは生きてけない。。。
天井クレーン・ホイスト様
貴方の丘でげ、作業がやり易いです。
フレームに、タブもマウントしていきます。
マスターベー
















01年 XL883スポーツスター オイルタンク交換チェーン化 加工_a0257316_22483820.jpg

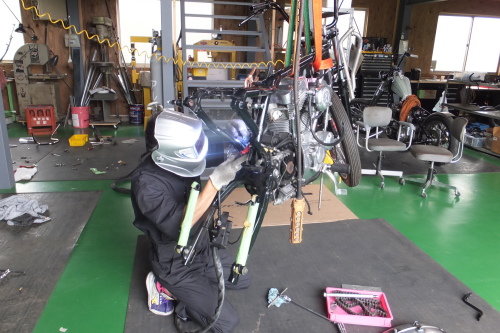

バイクリフトもいらんよね。
バチバチ大会。

















01年 XL883スポーツスター オイルタンク交換チェーン化 加工_a0257316_22491947.jpg

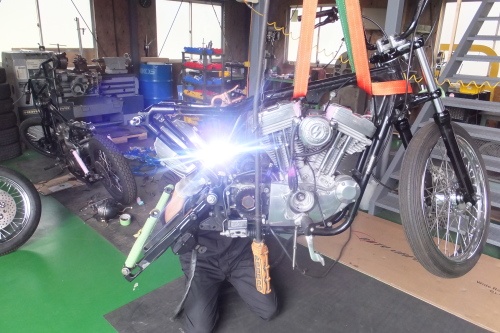

お客様へ・・・。
TIG溶接中のご来店の際は、この光を直視しないでください。
目が見えなくなりますから。
当店は、責任持てませんので…。
DEDEDE












01年 XL883スポーツスター オイルタンク交換チェーン化 加工_a0257316_22501472.jpg
結局、立ってやるか、座ってやるか迷いながら作業・・・。
さっきは、やり易いといいましたが、少しやせ我慢的な・・・。
この時は、慣れていなかっただけです。
なんのこっちゃですな。
NA










と、いうことで、二度言うことは強調の話でした。





あでぅ~!!おやすミルク♡






★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★
